Tunnelborrmaskin
Bild: Svenska Kraftnät.
Vad är en tunnelborrmaskin?
Tunnelborrmaskiner är stora cylinderformader maskiner som används för att borra tunnlar under marken. En tunnelborrmaskiner kan vara över 100 meter lång och kallas inom branschen för TBM. Gul linje till Älvsjö kommer att använda tunnelborrmaskiner för att bygga tunnlarna där tågen ska gå. Så här går det till:
Montering
Tunnelborrmaskinerna transporteras till startplatsen i bitar och monteras sen ihop.
Startskott
När maskinerna har monterats ihop börjar de borra sig in i bergväggen och nedåt i berget.
Bergmassor
Bergmassorna som lossnar från maskinens borrhuvud transporteras på rullband och lastas om vid arbetsområdet utanför tunnlarna.
Betongsegment
Vartefter att maskinen rör sig inåt i berget lämnar den en vattentät inklädnad i betong efter sig.
Tätning
Tunnelborrmaskinen kan borra långa injekteringshål och täta sprickor i berget med cement vid behov.
Stationerna
När tunnelborrmaskinerna når fram till en av de nya stationerna är stationsutrymmena redan utsprängda och de första betongarbetena har startat.
Klicka på bilden för att göra den större.

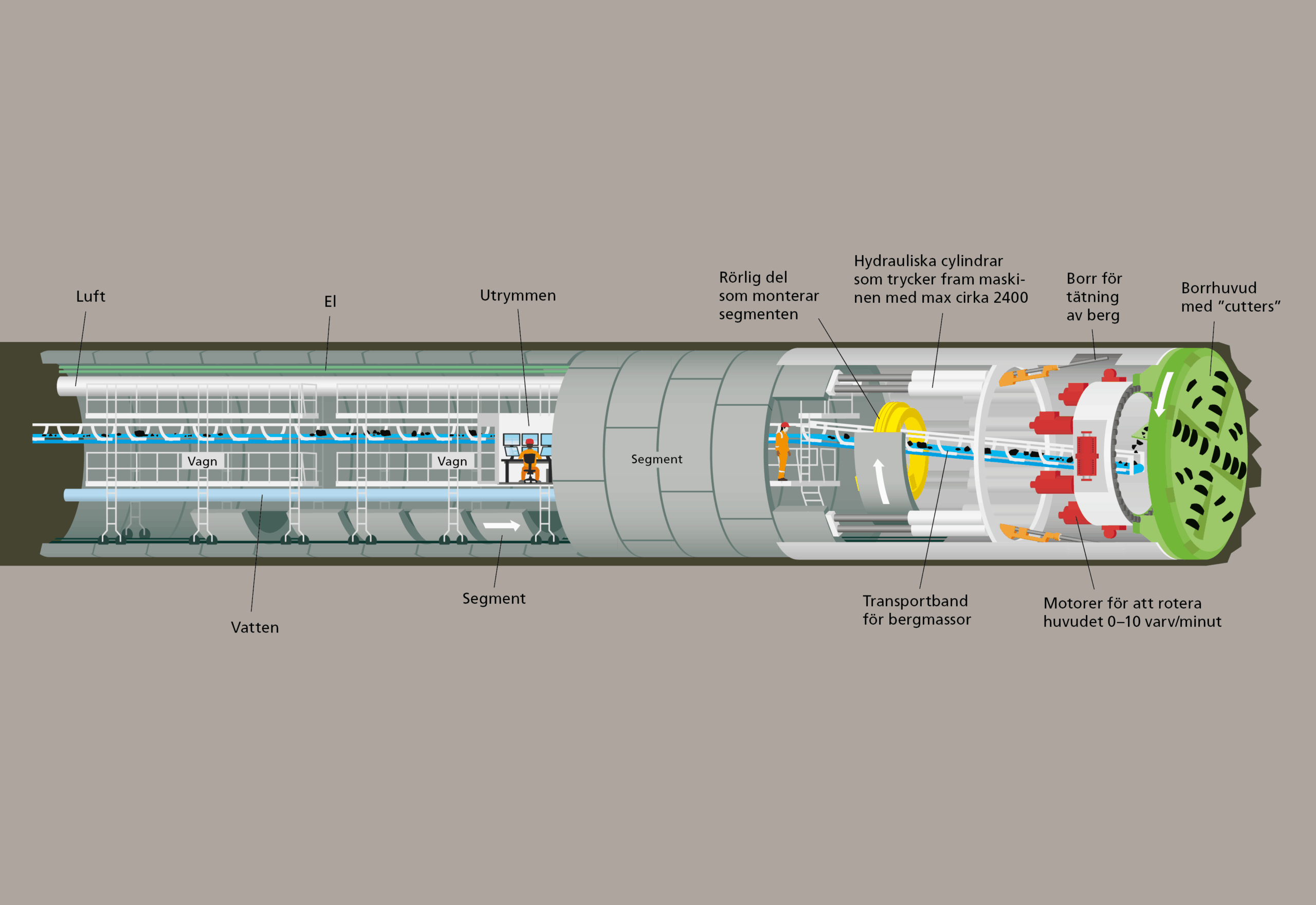

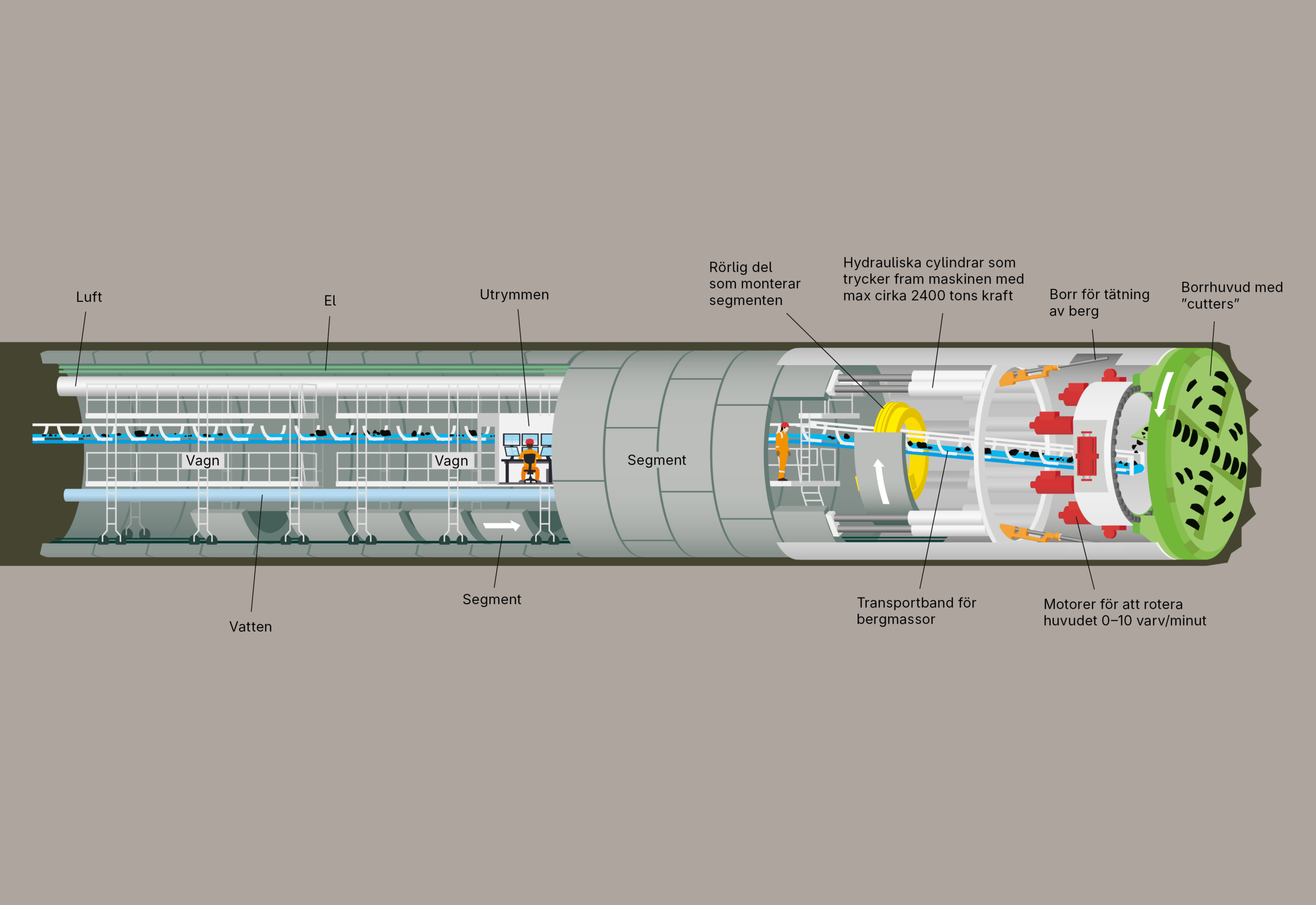

Så funkar en tunnelborrmaskin
Klicka på bilden för att göra den större och läsa mer om de olika delarna av maskinen. Utförandet kan skilja sig mellan olika typer av maskiner.
Tunnelborrmaskinerna på Gul linje
- Drivs helt av el.
- 7 meter i diameter och 150–200 meter långa.
- 15–25 personer arbetar i varje maskin.
- Har bland annat kontrollrum, kontor, fikarum och toaletter.
- Varje maskin borrar ungefär 60 meter tunnel per vecka.
